瀏覽器自帶分享功能也很好用哦~應用領域
中空玻璃缺陷檢測系統是專注檢測中空玻璃的缺陷檢測設備， 主要能夠檢測氣泡、結石、夾雜物、劃傷、臟污等（也可以根據要求定制檢測絲印、面部崩邊等缺陷）并根據缺陷特征給予自動分類判定，對不能達到技術要求指標的產品給出不良產品落板的繼電器信號，并在產品上作出醒目標識；產品達到有缺陷但可返修后收良的規格時，系統給出返修產品落板的信號，通過人工/設備完成對返修產品的分類 。
主要特點
設備軟件適用于原片玻璃和鍍膜玻璃缺陷檢測，客戶產線更靈活;
多場多光源成像技術，保證缺陷檢出率及分類準確率，降低誤檢率，提高產品良率；
自適應光源強度調節技術，極大提高產品兼容性，對透光率低玻璃有良好檢測能力;
創新模塊化設計和積木式結構，靈活適用各種產線寬度、線速度和測量精度要求。
主要參數
適用玻璃品種 Applicable glass type | 浮法中空玻璃 Float insulated glass |
玻璃板寬 Glass width | 2800mm(可定制寬度) 2800mm (Customizable) |
玻璃線速度 Glass linear speed | ≤48m/min(檢測工位輥道) ≤48m/min (detection station roller conveyor) |
工作方式 Working method | 連續24小時運行 Work continuously for 24 hours |
玻璃厚度 Glass thickness | 3 - 19mm |
指標參數
缺陷類型 Defect type | 缺陷指標 Defect indicator | 漏檢率 Missed detection rate |
結石/夾雜物 Stones/Impurities | ≥0.3mm | ≥92% |
| ≥0.5mm | ≥95% | |
氣泡 Bubble | ≥0.3mm | ≥90% |
| ≥0.5mm | ≥95% | |
爆邊 Burnt edge | 崩到面上的尺寸≥0.8mm Surface chipping size ≥0.8mm | ≥95% |
鍍膜不良 Coating defects | ≥0.2mm2 | ≥90% |
| ≥0.5mm2 | ≥98% | |
臟污 Dirt | 面積≥0.5mm2 Area ≥0.5mm2 | ≥95% |
劃傷 Scratch | 寬度≥0.1mm,深度≥0.1mm Width ≥0.1mm, depth≥0.1mm | ≥90% |
輥印 Roll marks | ≥0.5mm2 | ≥90% |
水漬 Water stains | 對比度>30DN,面積≥0.5mm2 Contrast>30DN, area≥0.5mm2 | ≥90% |
色差/不均勻 Color difference/unevenness | 對比度>30DN Contrast>30DN | 可檢出,不作為漏檢要 求Can be detected, not required for missed detection |
| 漏檢率 Missed detection rate | ≤3% | |
| 誤檢率 False detection rate | ≤3% | |

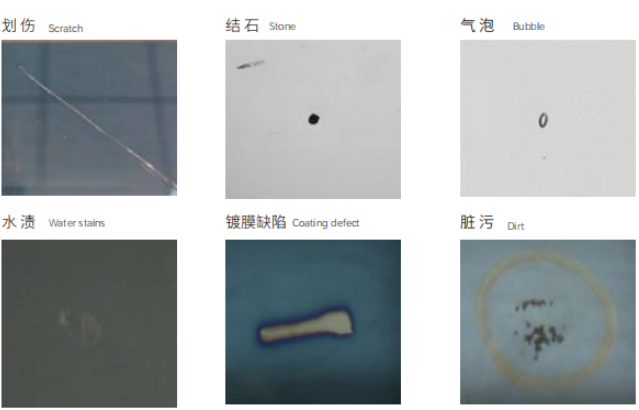

實例效果

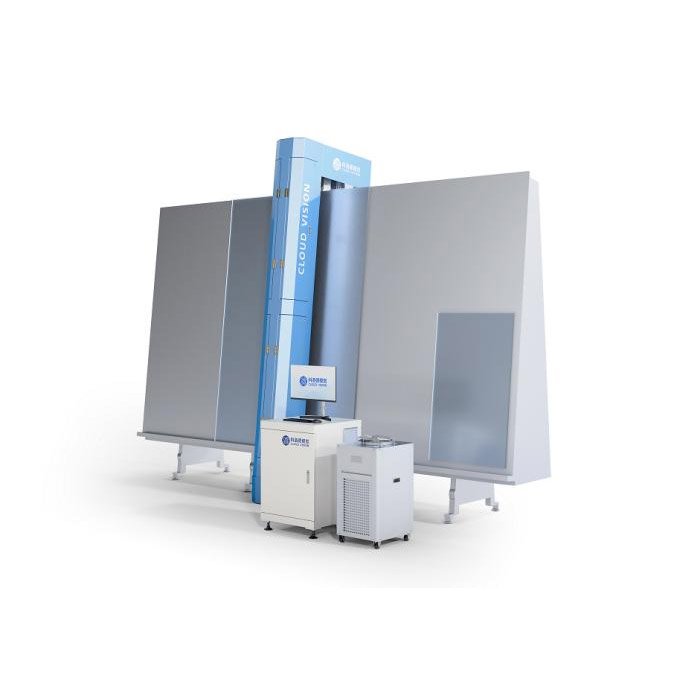

中空玻璃缺陷檢測機
應用領域
中空玻璃缺陷檢測系統是專注檢測中空玻璃的缺陷檢測設備， 主要能夠檢測氣泡、結石、夾雜物、劃傷、臟污等（也可以根據要求定制檢測絲印、面部崩邊等缺陷）并根據缺陷特征給予自動分類判定，對不能達到技術要求指標的產品給出不良產品落板的繼電器信號，并在產品上作出醒目標識；產品達到有缺陷但可返修后收良的規格時，系統給出返修產品落板的信號，通過人工/設備完成對返修產品的分類 。
主要特點
設備軟件適用于原片玻璃和鍍膜玻璃缺陷檢測，客戶產線更靈活;
多場多光源成像技術，保證缺陷檢出率及分類準確率，降低誤檢率，提高產品良率；
自適應光源強度調節技術，極大提高產品兼容性，對透光率低玻璃有良好檢測能力;
創新模塊化設計和積木式結構，靈活適用各種產線寬度、線速度和測量精度要求。
主要參數
適用玻璃品種 Applicable glass type | 浮法中空玻璃 Float insulated glass |
玻璃板寬 Glass width | 2800mm(可定制寬度) 2800mm (Customizable) |
玻璃線速度 Glass linear speed | ≤48m/min(檢測工位輥道) ≤48m/min (detection station roller conveyor) |
工作方式 Working method | 連續24小時運行 Work continuously for 24 hours |
玻璃厚度 Glass thickness | 3 - 19mm |
指標參數
缺陷類型 Defect type | 缺陷指標 Defect indicator | 漏檢率 Missed detection rate |
結石/夾雜物 Stones/Impurities | ≥0.3mm | ≥92% |
| ≥0.5mm | ≥95% | |
氣泡 Bubble | ≥0.3mm | ≥90% |
| ≥0.5mm | ≥95% | |
爆邊 Burnt edge | 崩到面上的尺寸≥0.8mm Surface chipping size ≥0.8mm | ≥95% |
鍍膜不良 Coating defects | ≥0.2mm2 | ≥90% |
| ≥0.5mm2 | ≥98% | |
臟污 Dirt | 面積≥0.5mm2 Area ≥0.5mm2 | ≥95% |
劃傷 Scratch | 寬度≥0.1mm,深度≥0.1mm Width ≥0.1mm, depth≥0.1mm | ≥90% |
輥印 Roll marks | ≥0.5mm2 | ≥90% |
水漬 Water stains | 對比度>30DN,面積≥0.5mm2 Contrast>30DN, area≥0.5mm2 | ≥90% |
色差/不均勻 Color difference/unevenness | 對比度>30DN Contrast>30DN | 可檢出,不作為漏檢要 求Can be detected, not required for missed detection |
| 漏檢率 Missed detection rate | ≤3% | |
| 誤檢率 False detection rate | ≤3% | |
實例效果
